Талшықты лазерлік кесу · 3–30 кВт

Лазерлік кесу. Өндіріске арналған.

Электр желіңізге және цехіңіздің міндеттеріне бейімделген станоктарда табақ пен құбырды жылдам әрі дәл кесу.

Ұсыныс алу Станоктарды көру
Лазерлік кесу. Өндіріске арналған.
2007 жылдан
өнеркәсіптік жабдық шығарамыз
CE
халықаралық сертификат
1 сағат
қолдаудың алғашқы жауабына дейін
24 сағат
өтінішті шешуге дейін
2 жыл
кепілдік

Өз станогыңызды таңдаңыз.

Металл өңдеу шеберханасынан ауыр өндіріске дейін: әр табаққа, әр құбырға және әр көлемге арналған серия.

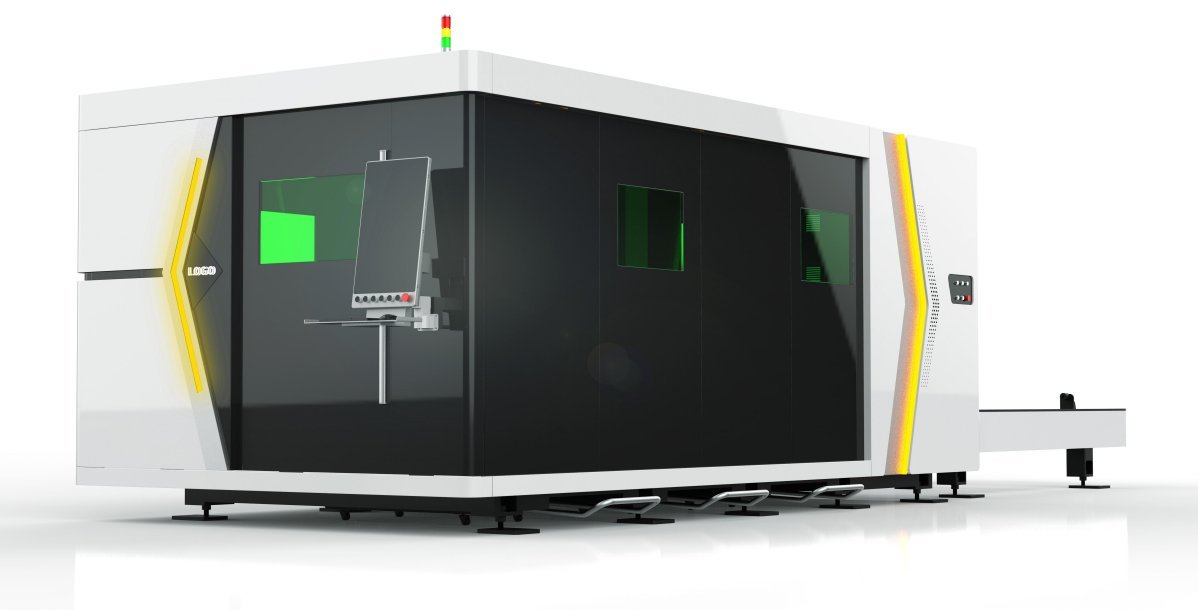

C сериясы – ауыспалы үстелі бар жабық

C сериясы – ауыспалы үстелі бар жабық

Үздіксіз жұмыс, қорғалған аймақ.

  • 3–30 кВт
  • Үстелдер 3 × 1,5-тен 6 × 2,5 м-ге дейін
Бағасын сұрау Толығырақ

Шағын және орта бизнес

Сіздің алғашқы лазерлік станогыңыз.

Ашық үстел, қарапайым орнату және шеберханалар мен металл жиһаз өндірушілеріне тез өтелім.

Бағасын сұрау

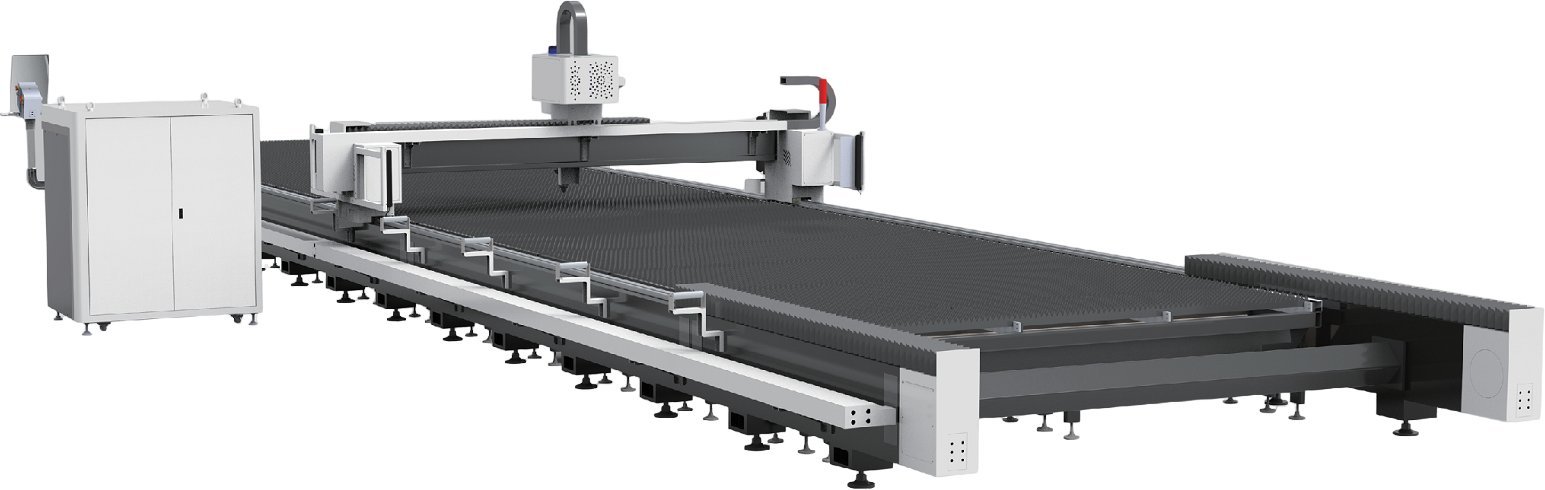

Ауыр өнеркәсіп

Қалың табақ. Ірі бөлшектер.

Қазандық өндірісі, кеме жасау, металл құрылымдар және ауыл шаруашылығы техникасы үшін 30 кВт-қа дейін және ұзындығы 26 метрге дейінгі үстелдер.

Бағасын сұрау

Неге бізді таңдайды.

Бөлшектеріңізге сынақ кесу

Сызбаларды жіберіңіз: үлгілерді кесіп, фото және видеосын жібереміз.

Жеке ұсыныс

Жинақтама, опциялар, қаптама және жеткізу бір құжатта.

Электр желіңізге сай

Станок пен қосымша жабдық кернеу мен жиілігіңізге бейімделген.

Қолдау 1 сағатта жауап береді

Жылдам алғашқы жауап және қашықтан диагностика.

24 сағатта шешім

Әр техникалық өтінішке әрекет жоспары.

2 жыл кепілдік

Станогыңызға кепілдікті қызмет көрсету.

CE сертификаты

Халықаралық деңгейдегі құрылым және жинақтаушылар.

Операторларды оқыту

Іске қосу-баптау және командаңызды оқыту.

Сенімді жинақтаушылар.

Лазерлік кесу саласындағы жетекші жеткізушілердің тораптары: қосалқы бөлшектерді табу және сервис оңайырақ.

Лазер көзі

Raycus немесе Max Photonics

3-тен 30 кВт-қа дейінгі талшықты көздер.

ЦББ және бас

BOCHU (FSCUT)

ЦББ жүйесі және автофокусты кескіш бас, пішу бағдарламасы.

Жетек

BOCHU серважетектері

Сервомоторлар және жоғары дәлдікті планетарлық редукторлар.

Қозғалыс

Бағыттағыштар мен рейкалар

Неміс өндірісінің сызықтық бағыттағыштары және дәл рейкалар.

Электрика

Honeywell

Шкафтағы халықаралық деңгейдегі электр компоненттері.

Кесу газы

Пропорционалды клапан

Сериясына қарай Inovance, BOCHU немесе AVENTICS, газ қысымын дәл басқару үшін.

Салқындату

Tongfei немесе Hanli чиллері

Лазер көзі мен кескіш басты бөлек салқындату.

Станина

Дәнекерленген станина

Кернеуден арылтылған қатты станина дәлдікті сақтайды.

Модельдерді салыстырыңыз.

Қолжетімді модельдерді көру үшін серияны таңдаңыз. Әр жинақтамаға техникалық ұсыныс дайындаймыз: бағасы қуатқа, опцияларға, цехтегі кернеуге және жеткізуге байланысты.

Бір үстел · 1-буын

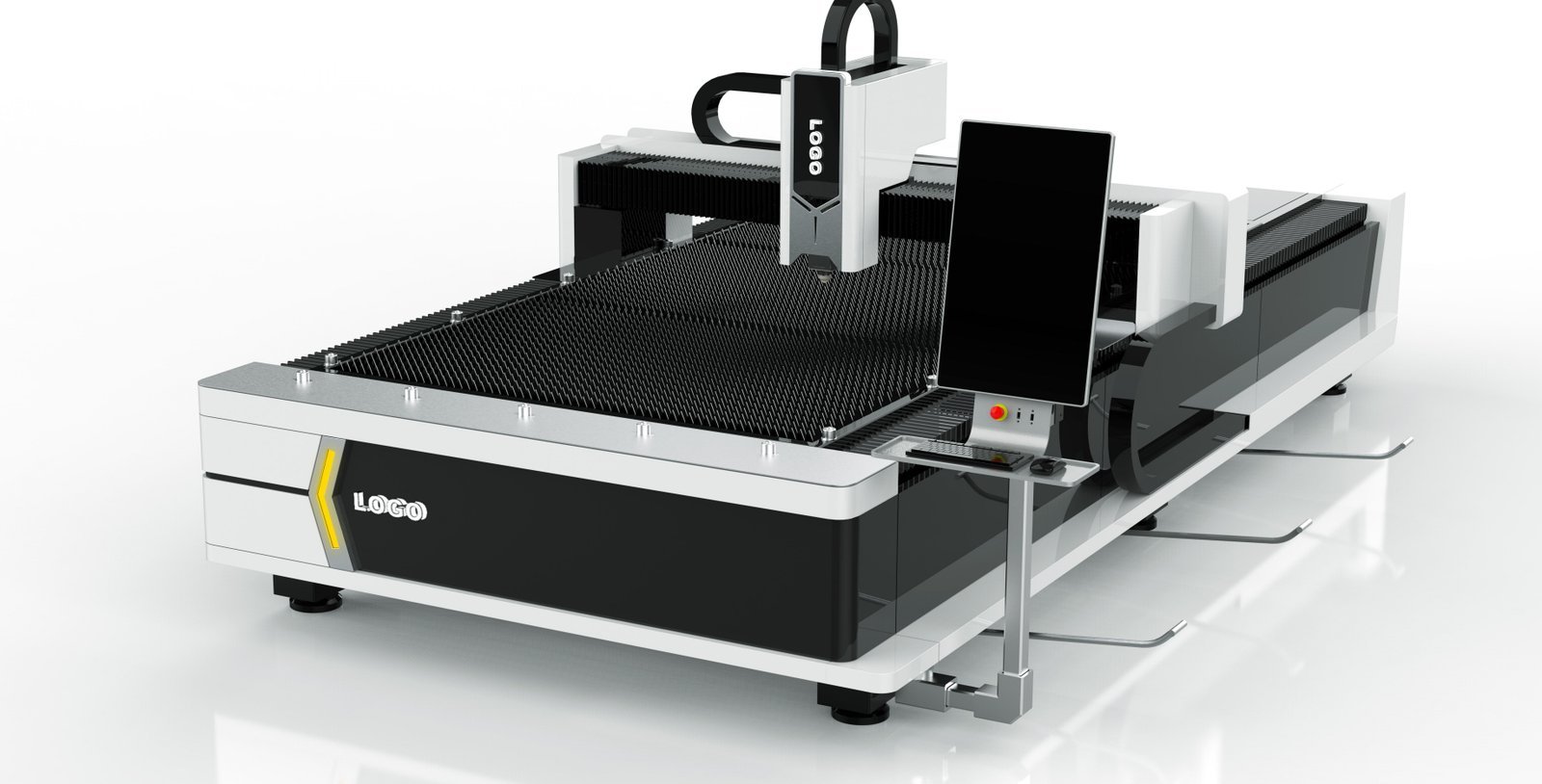

F1 сериясы – ашық үстел

Лазерлік кесуді бастауға: берік станина, кіріктірілген электр шкафы және жұқа әрі орташа табаққа тиімді баға.

  • Raycus немесе Max Photonics көзі, 3 немесе 6 кВт
  • BOCHU ЦББ және автофокусты кескіш бас
  • Бос жүріс жылдамдығы 110 м/мин
  • 1 мм табақты 30–35 м/мин жылдамдықпен кесу
Осы серия бойынша ұсыныс алу
F1 сериясы – ашық үстел
Модель Жұмыс аймағы Қуаты Габариттер (Ұ × Е × Б) Салмағы, шам. Бағасы
3015 3000 × 1500 мм3 · 6 кВт4600 × 2300 × 2000 мм2400 кг Сұрау бойынша
4020 4000 × 2000 мм3 · 6 кВт5800 × 3500 × 2300 мм3500 кг Сұрау бойынша
6020 6000 × 2000 мм3 · 6 кВт7900 × 3500 × 2300 мм4800–5000 кг Сұрау бойынша
6025 6000 × 2500 мм3 · 6 кВт7900 × 4000 × 2300 мм5600–5800 кг Сұрау бойынша

Габариттер мен салмақ анықтамалық, соңғы жинақтамаға қарай өзгеруі мүмкін.

Электр қуатын дайындаңыз.

380 В үш фазалы желіге арналған анықтамалық тұтыну және кабель таңдау. Цехіңіздегі кернеу мен жиілікті айтыңыз, біз станок пен тұрақтандырғышты дайындаймыз.

Лазер қуаты1,5 kW2 kW3 kW6 kW12 kW20 kW30 kW40 kW60 kW
Лазер көзінің тұтынуы4,8 kW6,4 kW9,6 kW19,2 kW38,4 kW64 kW96 kW128 kW192 kW
Чиллер2,2 kW3,52 kW4,4 kW11 kW21 kW32 kW30 kW44 kW65 kW
Станоктың жалпы қуаты17 kW19,92 kW33 kW40 kW69 kW106 kW136 kW182 kW267 kW
Жалпы ток (380 В)27 A27 A50 A61 A106 A161 A207 A277 A406 A
Тұрақтандырғыш (лазер + шкаф + чиллер)40 kVA40 kVA50 kVA80 kVA120 kVA180 kVA200 kVA300 kVA400 kVA
Әр фазаға мыс кабель4 mm²4 mm²6 mm²10 mm²16 mm²35 mm²70 mm²95 mm²150 mm²
Әр фазаға алюминий кабель10 mm²10 mm²10 mm²16 mm²25 mm²70 mm²95 mm²150 mm²240 mm²

380 В желіге арналған анықтамалық мәндер. 1,5 және 2 кВт модельдері 220 В желіге де жеткізіледі. Соңғы электр жобасын жергілікті нормаларға сай аттестатталған электрик орындауы керек.

Дайын кесу учаскесі.

Станокты таңдалған қуат пен электр желіңізге сай іріктелген қосымша жабдықтармен бірге жұмысқа дайын күйде жеткіземіз.

Бұрандалы компрессор

Кептіргіші кіріктірілген компрессор, 16 бар, 15-тен 37 кВт-қа дейін, ауамен кесуге арналған.

Сору желдеткіші және ауа өткізгіштер

3-тен 7,5 кВт-қа дейінгі желдеткіштер, 50 немесе 60 Гц.

Шаң ұстағыш

4–8 картриджді сүзгі қондырғылары, 5,5-тен 22 кВт-қа дейін.

Кернеу тұрақтандырғышы

Лазер көзі мен ЦББ-ны қорғау үшін 30-дан 400 кВА-ға дейін.

Жарықтық қорғаныш пердесі

Жүктеу аймағындағы операторды қорғау.

Электр шкафының кондиционері

Ыстық цехта шкаф температурасын ұстап тұрады.

Аймақтық сору

Түтінді тиімдірек кетіру үшін тек кесу аймағында сору.

Бөлек электр шкафы

Ауыспалы үстелі және порталы бар модельдерге станоктан бөлек шкаф.

Металды күн сайын кесетіндерге.

Көміртекті және тот баспайтын болат, алюминий, жез және мыс. Материалды, қалыңдықты және айлық көлемді айтыңыз, біз ең тиімді қуат пен үстел өлшемін ұсынамыз.

Металл өңдеу және металл құрылымдар

Қақпаларға, шатырларға және антресольдерге табақ, профиль және құбыр.

Ауыл шаруашылығы техникасы

Сепкіштерге, тіркемелерге және силостарға арналған қалың ірі бөлшектер.

Қазандық өндірісі және кеме жасау

26 м-ге дейінгі табақтар және дәнекерлеуге фаскамен кесу.

Автобөлшектер және машина жасау

Сериялық партиялар үшін жоғары қайталанғыштық.

Болат және тот баспайтын жиһаз

Сорғыштар, сөрелер, кәсіби ас үй жабдықтары және панельдер.

Электр қалқандары және лифттер

Мырышталған табақта жіңішке ойықтар және таза жиек.

Өтінімнен алғашқы бөлшекке дейін.

  1. 01

    Кеңес

    Материалдарды, қалыңдықтарды және сызбаларды жібересіз. Біз қуат пен үстел өлшемін таңдаймыз.

  2. 02

    Сынақ кесу

    Бөлшектеріңіздің үлгілерін кесіп, фото және видеосын жібереміз.

  3. 03

    Коммерциялық ұсыныс

    Жинақтама, опциялар, қаптама және жеткізу бір құжатта.

  4. 04

    Өндіру және жөнелту

    Жөнелту алдында зауыттық сынақ және импорт құжаттарына көмек.

  5. 05

    Монтаж және оқыту

    Іске қосу-баптау, операторларды оқыту және тұрақты техникалық қолдау.

Жиі қойылатын сұрақтар.

Неге сайтта баға жоқ?

Соңғы баға қуатқа, үстел өлшеміне, опцияларға, цехтегі кернеуге, қаптама мен қалаңызға жеткізуге байланысты. Сондықтан әр жобаға толық ұсыныс дайындаймыз.

Маған қандай қуат керек?

Материалға, ең үлкен қалыңдыққа және қажетті жылдамдыққа байланысты. Сызбалар мен қалыңдықтарды жіберіңіз: сынақ кесу жасап, ең тиімді жинақтаманы ұсынамыз.

Станок біздің электр желімізге сай ма?

Иә. Станок пен қосымша жабдықты кернеу мен жиілігіңізге бейімдейміз. Электр қуаты кестесі қосылуды дайындауға көмектеседі.

Оператор қауіпсіздігі қалай қамтамасыз етіледі?

Жабық сериялар кесу аймағын оқшаулайды, ал жарықтық қорғаныш пердесі опция ретінде қолжетімді. Цехіңізге не қажет екенін бірге анықтаймыз.

Кепілдік пен қолдау қалай жұмыс істейді?

2 жыл кепілдік. Техникалық қолдау 1 сағат ішінде жауап беріп, 24 сағат ішінде шешім ұсынады, мүмкіндігінше қашықтан диагностикамен.
